Garrard 301. Mechanizm do precyzyjnego odtwarzania

Na początku lat 50. odtwarzanie płyt wymagało urządzeń, które utrzymywały prędkość także podczas długiej pracy. Garrard 301 był właśnie takim napędem: ciężkim, serwisowalnym zespołem przeznaczonym do zabudowy w odpowiedniej podstawie.

Napęd zaprojektowany do pracy ciągłej

Garrard przedstawiał model 301 jako „transcription motor”. W ówczesnym języku branży oznaczało to precyzyjny napęd do odtwarzania nagrań, który można było połączyć z wybranym ramieniem i wkładką. Instrukcja modelu wskazuje, że pierwsze wydanie ukazało się w 1954 roku, a dokumentację aktualizowano w kolejnych latach.

Urządzenie nie było kompletnym gramofonem w dzisiejszym rozumieniu. Napęd montowało się w wyciętej płycie montażowej, a ramię dobierał użytkownik lub instalator. Drewniana podstawa izolowała mechanizm od drgań mebla i pozwalała dopasować układ do konkretnego zestawu.

Trzy prędkości i napęd cierny

Model odtwarzał płyty z prędkościami 33⅓, 45 i 78 obr./min. Silnik indukcyjny przekazywał ruch na talerz przez rolkę cierną. Taki układ pozwalał uzyskać zdecydowany start i utrzymywał napęd bez długiego paska. Do regulacji służyły osobne pokrętła wyboru zakresu i korekty obrotów; instrukcja podawała też procedury smarowania i regulacji.

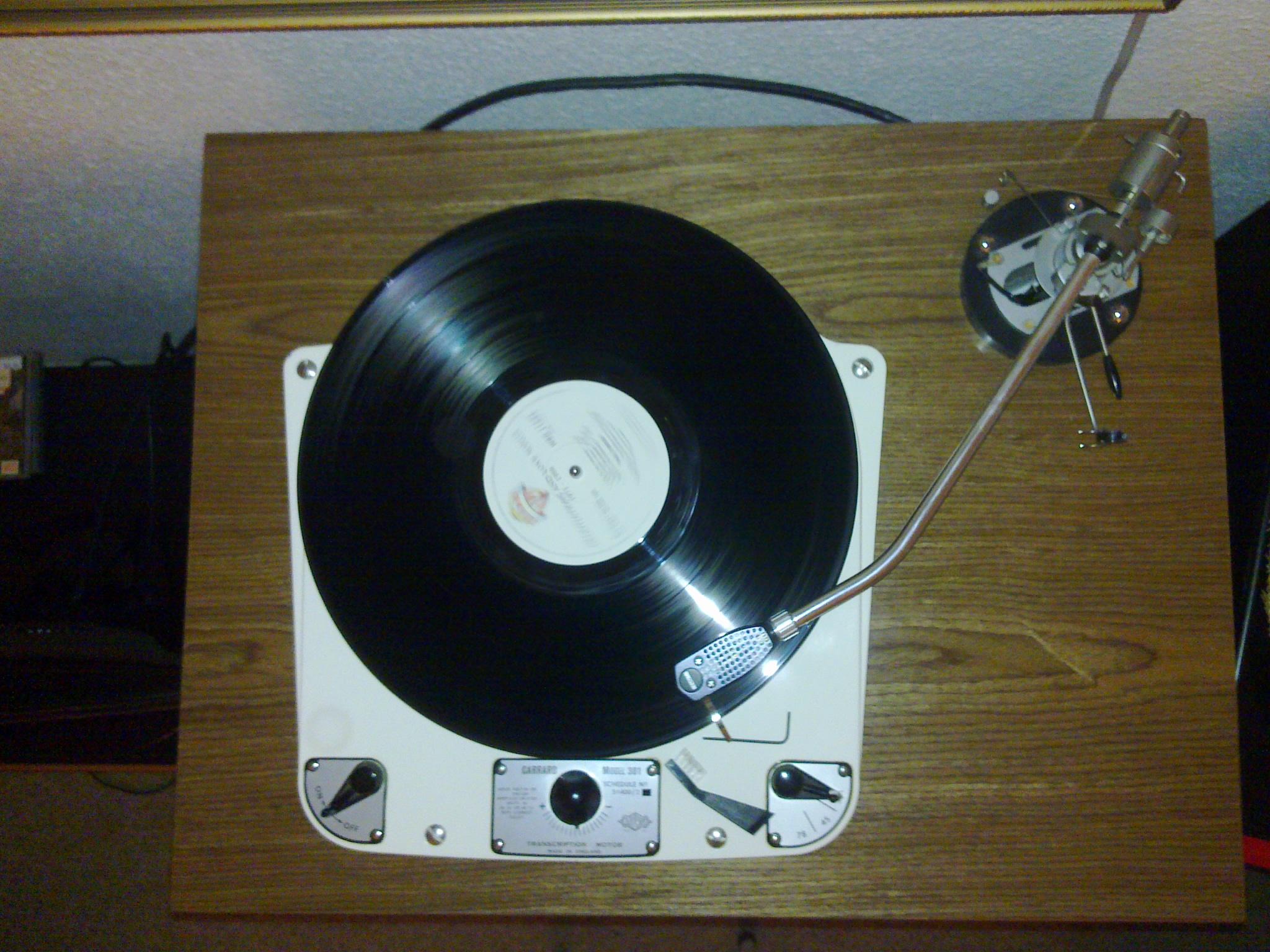

Na fotografii widać egzemplarz z ramieniem SME, które nie było częścią samego napędu. To ważne rozróżnienie: Garrard sprzedawał podstawę gramofonu, a konfiguracja zależała od obudowy, ramienia i wkładki dobranych przez użytkownika.

Konstrukcja do naprawiania

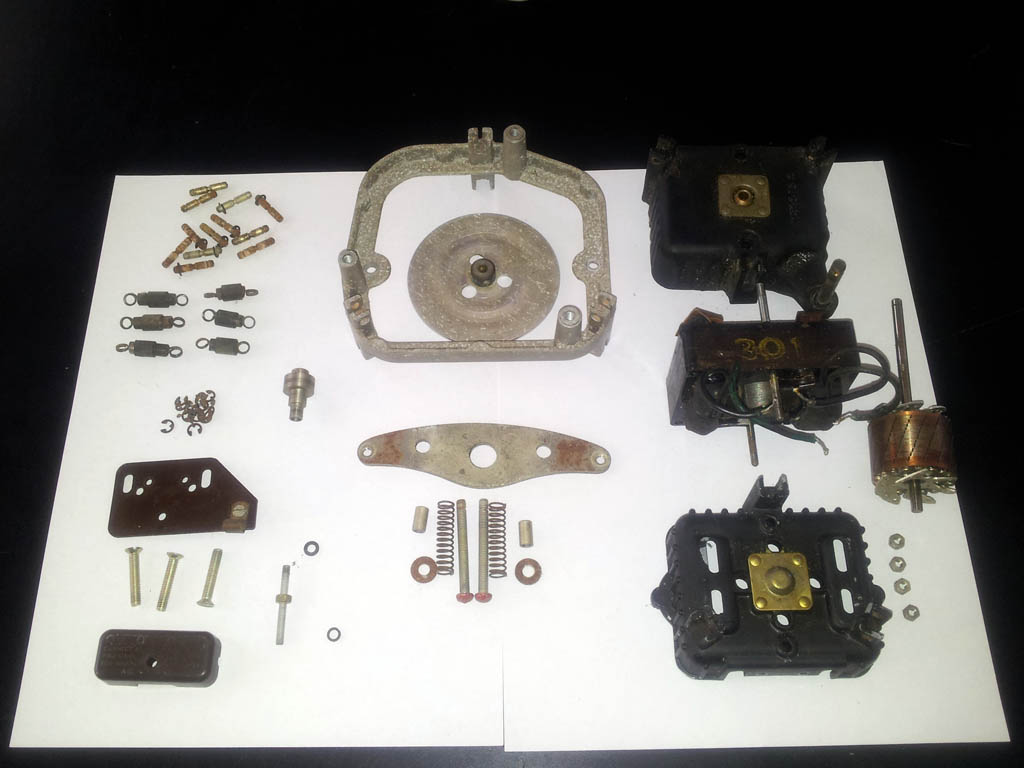

Obszerna instrukcja serwisowa opisuje regulację, smarowanie oraz budowę mechanizmu. Katalog części pokazuje, że napęd można było rozebrać i odtworzyć jego pracę bez wymiany całego urządzenia. Wśród elementów zestawu wymieniano między innymi stroboskop, olej, szablon montażowy i dokumentację.

Wersje z łożyskiem smarowanym olejem lub smarem są dziś rozpoznawane przez kolekcjonerów, ale ich cech nie należy sprowadzać do prostego podziału na lepszą i gorszą. Wybór zależał od zastosowania i oczekiwań serwisowych. Z biegiem lat 301 zaczął funkcjonować także jako domowy napęd hi-fi, nie tylko urządzenie instalacyjne.
